中国北京赛车网>产品库>流量计>其他流量计> 机翼测风装置

广东快乐十分开奖结果

举报该信息
浏览次数:31
产品报价:
面议
公司名称:
江苏铭远自动化北京赛车有限公司
所在地区:
淮安市
产品型号:
公司电话:
点击查看
联系人:
点击查看
更新时间:
2019-01-23 11:14
厂商性质:
生产商
品 牌:
公司传真:
点击查看
手机:
点击查看

品牌 材质 碳钢
精度等级 2.5 转换器形式 一体式
公称直径 500~5000mm 压力范围 中压
工作压力 ≤0.25MPa或负压Mpa 流量测速范围 最低流速:≥3m/skg/h
温度范围 高温 工作温度 ≤200℃℃
产地 国产 加工定制

机翼测风装置主要用于矩形与圆形截面管道空气流量(风量)测量例如大型锅炉炉膛送风、烟道排气、大型地下工程、煤矿巷道及楼宇送风(气)等等大多都是大截面管道,工作压力很低一般都≤20KPa,不能采用孔板,风量信号大多作为调节信号,精确度要求不高但要求稳定,这时候可采用机翼形测风装置。

机翼测风装置 详细信息

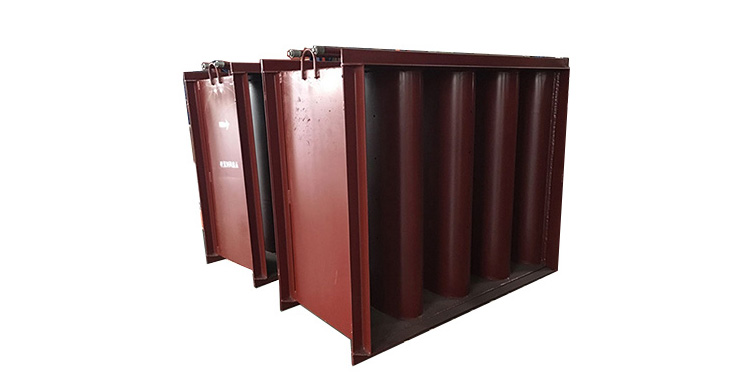

机翼测风装置

1、主要用途

机翼测风装置主要用于矩形与圆形截面管道空气流量(风量)测量例如大型锅炉炉膛送风、烟道排气、大型地下工程、煤矿巷道及楼宇送风(气)等等大多都是大截面管道,工作压力很低一般都≤20KPa,不能采用孔板,风量信号大多作为调节信号,精确度要求不高但要求稳定,这时候可采用机翼形测风装置。

2、主要技术参数

口径范围:圆形截面管道:φ≥500mm

矩形截面管道:500×500mm——5000×5000mm。

工作压力:0.25≤MPa或负压。。

工作温度:≤200℃。

最低流速:≥3m/s。

精确度:2.5—4.0% (出厂时不做流量检定)

3、结构及安装型式

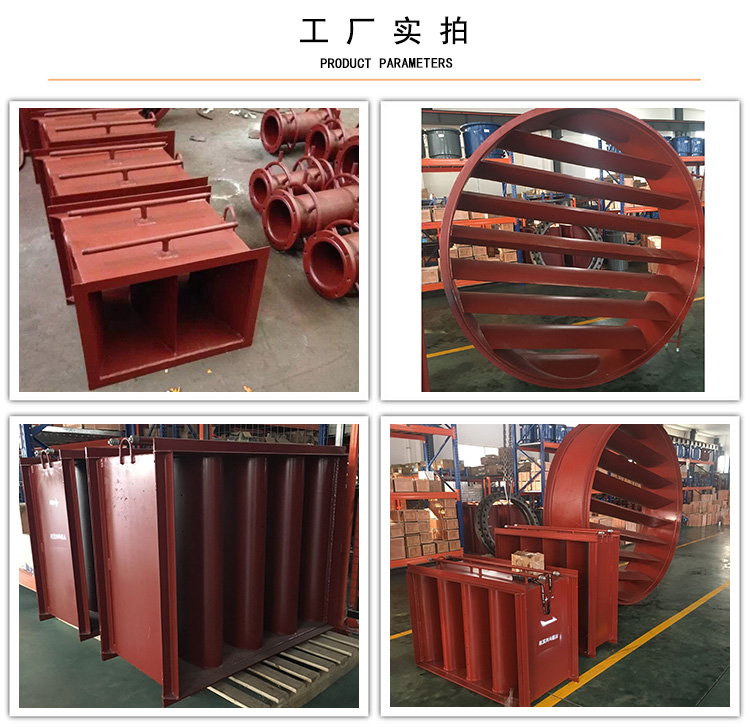

1)单机翼和双机翼形(也可是多机翼)机翼形测风装置。它的外形是由钢板焊接而成的矩形(也可是圆形)外壳,一个或两个或多个机翼形节流件按设计要求布置并焊接在外壳内。机翼形节流件的截面形状其前端为双曲或三曲面或一半圆形柱体(不同曲面,流出系数不同),其后为两块夹板,其夹角名义尺寸为22°36′呈机翼形,前端半圆形柱体为迎流面其前端开有正压取压孔,负压取压孔则设计在半圆形柱体与两块夹板的连接处。即该节流件的最大截面处。

由于管道截面尺寸很大又为取压尽量均匀,在每处都至少设三个取压孔,然后由取压管汇总后引出壳体之外。
2)安装型式

矩形机翼形测风装置的安装连接型式与矩型文丘里管相同,圆形机翼形测风装置的安装连接型式则采用带有法兰的壳体,长度取决于总节流面积比即半圆形柱体的直径。(出厂时均带有配对法兰或法兰圈)
